Nguyên lý bay: Multicopter, Fixed-wing và VTOL

Mọi thiết bị bay không người lái, dù trông khác nhau đến đâu, đều phải giải quyết cùng một bài toán vật lý: tạo ra một lực nâng (lift) đủ lớn để thắng trọng lực (weight), đồng thời kiểm soát được hướng và tư thế bay.

Cách mỗi kiến trúc — multicopter, fixed-wing, VTOL — giải bài toán này khác nhau chính là gốc rễ quyết định ưu, nhược điểm vận hành mà người dùng gặp phải sau này: thời gian bay, tốc độ, khả năng cất/hạ cánh, độ ổn định khi có gió.

1. Bốn lực cơ bản chi phối mọi chuyến bay

Trước khi tách riêng từng kiến trúc, cần nắm bốn lực luôn tác động lên bất kỳ vật thể bay nào:

Lực nâng (Lift) — hướng lên, sinh ra khi không khí chuyển động qua một bề mặt được tạo hình khí động học (cánh cố định hoặc cánh quạt).

Trọng lực (Weight) — hướng xuống, do khối lượng của UAV.

Lực đẩy (Thrust) — hướng về phía trước (hoặc lên trên với cánh quạt), do động cơ/cánh quạt sinh ra.

Lực cản (Drag) — hướng ngược chiều chuyển động, do ma sát và áp suất không khí.

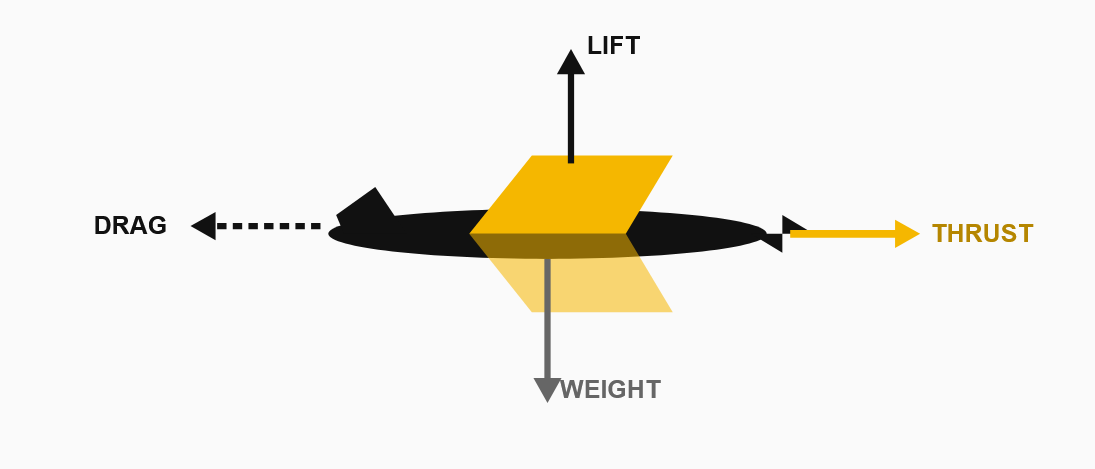

Hình 1 — Bốn lực cơ bản tác động lên một UAV cánh cố định đang bay bằng: Lift (nâng), Weight (trọng lượng), Thrust (đẩy), Drag (cản). Bay ổn định = bốn lực này cân bằng.

2. Multicopter: bay bằng lực đẩy thẳng đứng liên tục

Multicopter (phổ biến nhất là quadcopter — 4 cánh quạt) không có cánh cố định. Toàn bộ lực nâng đến từ các cánh quạt quay, đẩy không khí xuống dưới để tạo phản lực đẩy khung máy bay lên trên (định luật 3 Newton). Vì lực nâng và lực đẩy về bản chất là một, multicopter có thể đứng yên tại chỗ (hover) — điều mà fixed-wing không làm được.

Điểm mấu chốt là kiểm soát tư thế bằng chênh lệch tốc độ quay giữa các cánh quạt, chứ không phải bằng bề mặt điều khiển như cánh liệng hay bánh lái:

Throttle (lên/xuống): tăng/giảm tốc độ tất cả 4 cánh quạt đồng đều.

Roll/Pitch (nghiêng trái-phải, trước-sau): tăng tốc một cặp cánh quạt đối diện, giảm tốc cặp còn lại.

Yaw (xoay quanh trục thẳng đứng): tận dụng mô-men xoắn phản lực — hai cánh quạt quay theo chiều kim đồng hồ, hai cánh quạt quay ngược chiều; tăng tốc cặp này, giảm tốc cặp kia để tạo mô-men xoắn thực làm thân máy xoay.

Hình 2 — Bố trí quadcopter dạng chữ X: các cánh quạt chéo nhau quay cùng chiều (CW/CCW xen kẽ). Chênh lệch tốc độ giữa các cặp tạo ra roll, pitch, yaw.

Vì sao pin cạn nhanh? Multicopter phải liên tục sinh lực đẩy để chống lại toàn bộ trọng lượng ngay cả khi đứng yên (hover) — không có cánh nào “mượn” được lực nâng miễn phí từ không khí như fixed-wing. Đây là lý do thời lượng bay của multicopter thường chỉ 20–40 phút, so với hàng giờ của fixed-wing.

3. Fixed-wing: bay bằng cánh cố định, tiết kiệm năng lượng hơn

Fixed-wing tạo lực nâng theo cách khác hẳn: cánh có biên dạng khí động học (airfoil) khiến không khí đi qua mặt trên phải di chuyển quãng đường dài hơn, tạo chênh lệch áp suất giữa mặt trên (thấp) và mặt dưới (cao) — chênh lệch áp suất này sinh ra lực nâng. Điều kiện bắt buộc là phải có luồng khí liên tục thổi qua cánh, nghĩa là máy bay phải luôn di chuyển về phía trước với vận tốc tối thiểu (stall speed).

Vì lực nâng đến “miễn phí” từ luồng khí (không phải tốn năng lượng đẩy thẳng đứng liên tục như multicopter), động cơ chỉ cần tạo đủ lực đẩy để thắng lực cản — hiệu suất năng lượng cao hơn nhiều, cho phép bay xa và lâu hơn. Đánh đổi là: fixed-wing không thể hover, và cần đường băng hoặc cơ chế phóng/thu hồi (catapult, bụng trượt, dù) để cất/hạ cánh.

Kiểm soát tư thế dựa vào ba bề mặt điều khiển chính:

Aileron (cánh liệng) ở mép sau cánh chính → điều khiển roll.

Elevator (bánh lái độ cao) ở đuôi ngang → điều khiển pitch.

Rudder (bánh lái hướng) ở đuôi đứng → điều khiển yaw.

4. VTOL: lai giữa hai thế giới

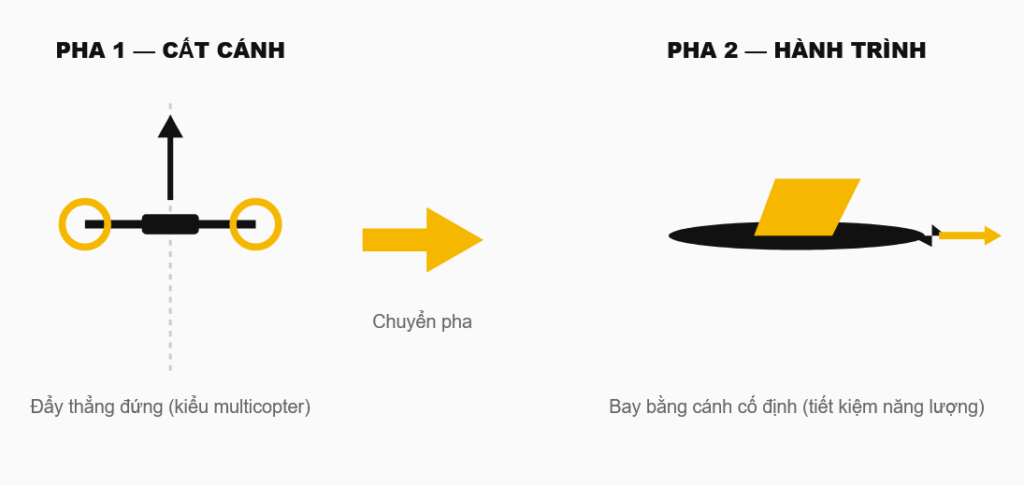

VTOL (Vertical Take-Off and Landing) ra đời để giải quyết đúng điểm yếu của cả hai kiến trúc trên: multicopter bay lâu kém, fixed-wing cần đường băng. Ý tưởng cốt lõi là tách rời hai pha bay — dùng lực đẩy thẳng đứng kiểu multicopter để cất/hạ cánh, sau đó chuyển sang bay bằng cánh cố định để hành trình đường dài, tiết kiệm năng lượng.

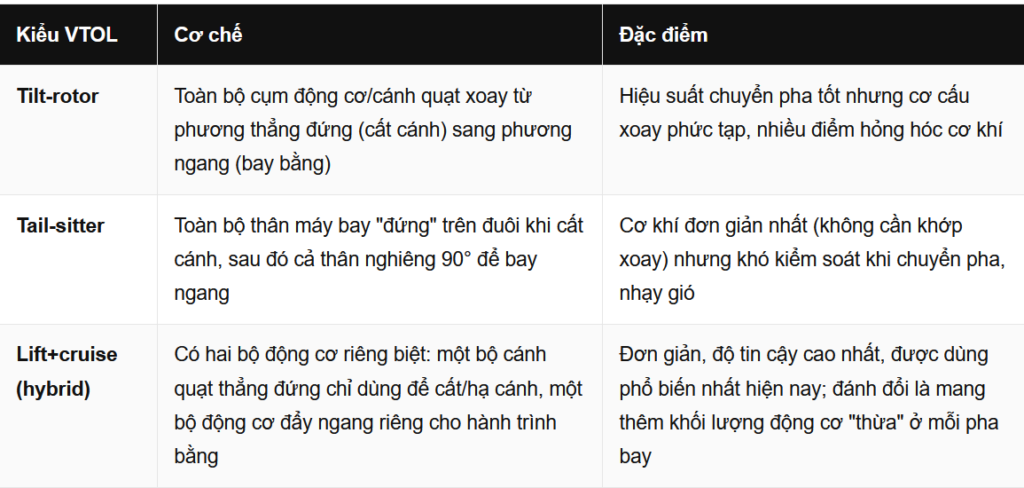

Ba cách phổ biến nhất để hiện thực hoá ý tưởng này:
