Cấu tạo UAV: giải phẫu một chiếc drone từ trong ra ngoài

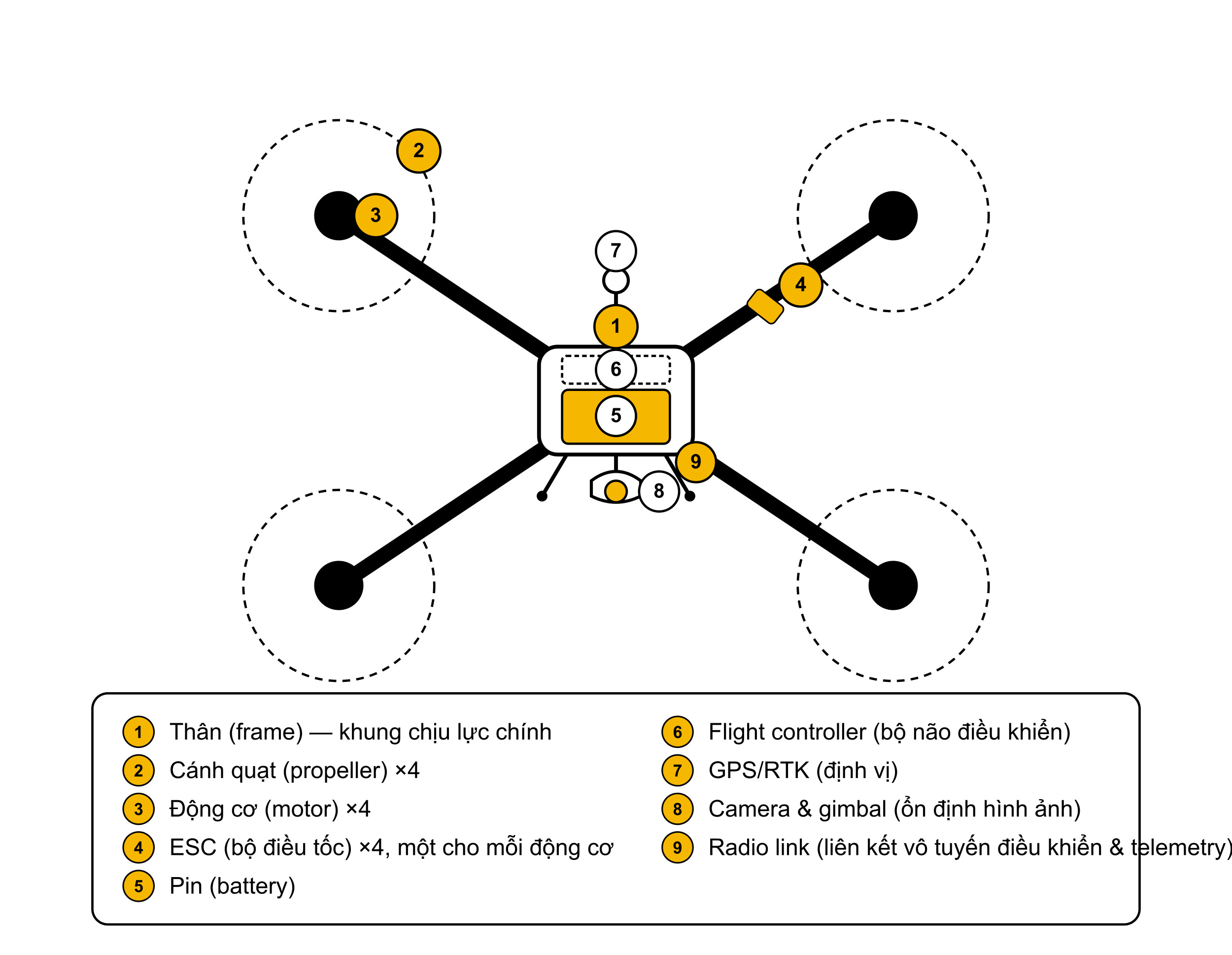

Nhìn bề ngoài, một chiếc UAV bốn cánh (quadcopter) trông đơn giản: một thân trung tâm, bốn cánh tay vươn ra bốn động cơ. Nhưng để nó cất cánh, giữ thăng bằng, bay đúng hướng và truyền hình ảnh về mặt đất, cần khoảng chín cụm hệ thống phối hợp với nhau hàng trăm lần mỗi giây.

1. Thân (frame) — bộ khung chịu lực

Thân là xương sống cơ học của toàn bộ UAV: nó giữ động cơ đúng vị trí, chịu rung động khi cánh quạt quay hàng nghìn vòng/phút, và là nơi gắn mọi thiết bị điện tử còn lại.

Hai yếu tố quyết định chất lượng khung: vật liệu và hình học.

Vật liệu phổ biến nhất là sợi carbon (carbon fiber) nhờ tỷ lệ độ cứng trên trọng lượng vượt trội — lý tưởng cho UAV cần bay lâu hoặc mang tải nặng. Nhựa kỹ thuật (nylon gia cường, ABS) rẻ hơn, dễ sản xuất hàng loạt, thường thấy ở drone tiêu dùng. Nhôm hoặc hợp kim titan xuất hiện ở các khung cần chịu va đập mạnh, ví dụ UAV quân sự hoặc drone công nghiệp hoạt động trong môi trường khắc nghiệt.

Hình học khung quyết định số lượng cánh tay và cách bố trí động cơ: cấu hình chữ X (phổ biến nhất, cân bằng lực đều bốn phía), chữ H (hai cánh tay song song, khoang giữa rộng hơn để chứa pin/payload lớn), hoặc dạng lục giác/bát giác (hexacopter, octocopter) khi cần dự phòng — nếu một động cơ hỏng, các động cơ còn lại vẫn đủ để hạ cánh an toàn.

Thân cũng thường tích hợp các điểm gắn giảm chấn (vibration dampener) giữa khung và flight controller, vì rung động cơ học truyền vào cảm biến quán tính (IMU) là một trong những nguyên nhân phổ biến nhất gây “trôi” dữ liệu định vị.

2 & 3. Cánh quạt và động cơ — cặp đôi tạo lực nâng

Cánh quạt và động cơ luôn được thiết kế theo cặp, vì hiệu suất của một bộ cánh quạt phụ thuộc trực tiếp vào đặc tính mô-men xoắn của động cơ đi kèm.

Động cơ trên hầu hết UAV hiện đại là động cơ brushless DC (BLDC) ba pha — không dùng chổi than nên ít ma sát, bền hơn, hiệu suất chuyển hóa điện năng thành cơ năng cao hơn động cơ chổi than truyền thống. Hai thông số kỹ thuật quan trọng nhất khi chọn động cơ:

KV (số vòng quay/phút trên mỗi volt không tải): động cơ KV thấp (dưới 1000 KV) quay chậm nhưng mô-men xoắn lớn, phù hợp cánh quạt to, dùng cho UAV bay lâu hoặc chở tải; động cơ KV cao quay nhanh, phù hợp cánh quạt nhỏ, dùng cho drone đua tốc độ cao.

Kích thước stator (ví dụ 2212, 2814) — hai số đầu là đường kính, hai số sau là chiều cao của lõi stator; stator càng lớn, động cơ càng khỏe nhưng càng nặng và tốn điện.

Cánh quạt được mô tả bằng hai số, ví dụ “10×4.5”: số đầu là đường kính (inch), số sau là bước xoắn (pitch — quãng đường lý thuyết cánh quạt “tiến” được sau một vòng quay trọn vẹn, giống bước ren ốc vít). Cánh quạt đường kính lớn tạo lực nâng lớn hơn ở tốc độ quay thấp (tiết kiệm điện, phù hợp bay lâu); cánh quạt đường kính nhỏ với bước xoắn cao cho tốc độ và khả năng phản ứng nhanh, phù hợp drone đua hoặc drone quân sự cần cơ động gấp. Số lượng cánh trên một cụm (2 cánh, 3 cánh) cũng là một biến số: nhiều cánh hơn tạo lực nâng lớn hơn trong cùng đường kính nhưng kém hiệu quả hơn về điện năng tiêu thụ trên mỗi gram lực nâng.

4. ESC — bộ điều tốc điện tử

ESC (Electronic Speed Controller) là cầu nối giữa flight controller và động cơ. Flight controller không đủ khả năng cấp dòng điện lớn trực tiếp cho động cơ, nên nó chỉ gửi một tín hiệu điều khiển (thường theo giao thức DShot hoặc PWM) tới ESC; ESC mới là bộ phận thực sự chuyển đổi dòng điện một chiều từ pin thành dòng điện xoay chiều ba pha để quay động cơ, với tốc độ chuyển mạch hàng nghìn lần mỗi giây.

Mỗi động cơ cần một ESC riêng — trên quadcopter là bốn ESC độc lập, đôi khi được tích hợp chung vào một bo mạch gọi là “4-in-1 ESC” để giảm dây nối và trọng lượng. Thông số quan trọng nhất của ESC là dòng điện định mức liên tục (ví dụ 30A, 45A) — phải chọn ESC có định mức cao hơn dòng điện tối đa mà động cơ có thể rút, nếu không ESC sẽ quá nhiệt và cháy.

5. Pin — nguồn năng lượng

Gần như toàn bộ UAV cỡ nhỏ và trung hiện nay dùng pin Lithium Polymer (LiPo) nhờ mật độ năng lượng cao và khả năng xả dòng lớn trong thời gian ngắn — cần thiết để đáp ứng nhu cầu dòng điện đột biến khi UAV tăng tốc hoặc bù gió.

Ba thông số cần đọc trên một cục pin LiPo:

Số cell (S): ví dụ pin 4S nghĩa là bốn cell 3.7V nối tiếp, cho điện áp danh định 14.8V. Điện áp càng cao, động cơ quay càng nhanh với cùng một ESC.

Dung lượng (mAh): quyết định thời gian bay — dung lượng lớn hơn bay lâu hơn nhưng cũng nặng hơn, nên luôn có một điểm tối ưu giữa thời lượng bay và trọng lượng cất cánh.

Chỉ số xả (C-rating): khả năng xả dòng liên tục an toàn, tính theo bội số của dung lượng. Pin 1300 mAh 75C có thể xả liên tục 1300 × 75 = 97.500 mA ≈ 97.5A.

Với UAV cần bay lâu (khảo sát, giám sát), pin Lithium-ion mật độ năng lượng cao hoặc pin nhiên liệu hybrid (hybrid fuel cell) đang dần thay thế LiPo ở phân khúc UAV cỡ vừa và lớn.

6. Flight controller — bộ não điều khiển

Nếu coi UAV như một cơ thể sống, flight controller (FC) chính là não bộ. Đây là một bo mạch nhỏ tích hợp vi xử lý cùng các cảm biến quán tính — gia tốc kế (accelerometer), con quay hồi chuyển (gyroscope), và thường cả cảm biến khí áp (barometer) để đo độ cao.

FC thực hiện một vòng lặp điều khiển hàng trăm đến hàng nghìn lần mỗi giây: đọc góc nghiêng và tốc độ xoay từ IMU, so sánh với lệnh điều khiển nhận từ radio link, rồi tính toán tốc độ quay cần thiết cho từng động cơ riêng lẻ để giữ UAV ở đúng tư thế mong muốn — đây chính là nguyên lý cân bằng của mọi multirotor: bốn động cơ không bao giờ quay cùng tốc độ tuyệt đối, mà liên tục vi chỉnh lệch nhau để tạo mô-men xoay theo ý muốn. Các phần mềm điều khiển bay phổ biến gồm Betaflight (drone đua/FPV), ArduPilot và PX4 (UAV thương mại, nghiên cứu, có hỗ trợ chế độ bay tự động theo waypoint).

7. GPS/RTK — định vị

GPS tiêu chuẩn trên UAV thường có sai số định vị 2–5 mét — đủ cho việc giữ vị trí (position hold) cơ bản hoặc bay theo waypoint ở độ chính xác vừa phải, nhưng không đủ cho các ứng dụng đòi hỏi độ chính xác cao như lập bản đồ địa hình hay hạ cánh tự động chính xác.

RTK (Real-Time Kinematic) giải quyết vấn đề này bằng cách so sánh tín hiệu vệ tinh mà UAV nhận được với tín hiệu từ một trạm tham chiếu mặt đất có vị trí đã biết chính xác, từ đó triệt tiêu hầu hết sai số khí quyển và sai số đồng hồ vệ tinh. Kết quả là độ chính xác định vị có thể xuống tới mức centimet. RTK là hạ tầng bắt buộc cho các ứng dụng UAV trong khảo sát địa hình, nông nghiệp chính xác (precision agriculture), và thanh tra hạ tầng — những lĩnh vực nơi sai số vài mét có thể làm vô giá trị toàn bộ dữ liệu thu thập.

8. Camera và gimbal — con mắt ổn định

Camera là thiết bị thu thập dữ liệu chính của phần lớn UAV dân sự và thương mại — từ camera quang học độ phân giải cao, camera đa phổ (multispectral) dùng trong nông nghiệp, đến camera nhiệt (thermal) dùng trong tìm kiếm cứu nạn hoặc giám sát ban đêm.

Vấn đề là khung UAV luôn rung và nghiêng liên tục trong lúc bay — nếu gắn camera cứng trực tiếp vào thân, hình ảnh thu được sẽ rung giật không thể dùng được. Gimbal giải quyết vấn đề này bằng một cơ cấu treo camera trên 2 hoặc 3 trục xoay (pitch, roll, và đôi khi yaw), mỗi trục có một động cơ nhỏ riêng và cảm biến IMU riêng, liên tục điều chỉnh ngược lại chuyển động của thân UAV để giữ camera luôn hướng ổn định — về bản chất là một hệ thống điều khiển phản hồi thu nhỏ, hoạt động độc lập với flight controller chính nhưng theo cùng nguyên lý.

9. Radio link — đường truyền vô tuyến

Radio link là kênh liên lạc hai chiều giữa UAV và người điều khiển, thường tách làm hai luồng dữ liệu riêng biệt:

Kênh điều khiển (control uplink): truyền lệnh từ tay điều khiển (remote controller) lên UAV — độ trễ thấp là ưu tiên số một, vì độ trễ cao đồng nghĩa phi công phản ứng chậm với tình huống thực tế.

Kênh telemetry/video (downlink): truyền ngược dữ liệu từ UAV về mặt đất — bao gồm thông số bay (độ cao, pin, tốc độ, tọa độ GPS) và hình ảnh video trực tiếp (FPV — first-person view).

Tần số hoạt động phổ biến là 2.4 GHz và 5.8 GHz cho tầm bay dân sự trung bình (vài trăm mét đến vài km), trong khi các hệ thống truyền hình ảnh số hiện đại (như DJI OcuSync, hoặc các giao thức mã nguồn mở như ELRS — ExpressLRS) đạt tầm xa hơn với độ trễ thấp hơn nhờ kỹ thuật nhảy tần và nén dữ liệu thông minh. UAV tầm xa hoặc UAV quân sự thường dùng thêm liên kết vệ tinh (SATCOM) làm phương án dự phòng khi vượt quá tầm phủ sóng vô tuyến mặt đất.

Cách chín cụm hệ thống phối hợp với nhau

Toàn bộ chuỗi hoạt động của một UAV có thể tóm gọn thành một vòng lặp liên tục: radio link nhận lệnh từ người điều khiển → flight controller kết hợp lệnh đó với dữ liệu từ GPS/RTK và cảm biến quán tính để tính ra tốc độ cần thiết cho từng động cơ → ESC chuyển lệnh đó thành dòng điện thực tế → động cơ quay cánh quạt để tạo lực nâng và mô-men điều hướng → trong lúc đó, gimbal giữ camera ổn định để ghi hình, và toàn bộ hệ thống được nuôi bởi pin, tất cả được giữ đúng vị trí bởi thân. Hiểu được chuỗi phối hợp này là nền tảng để đọc hiểu mọi thông số kỹ thuật UAV — và là điểm khởi đầu cho các bài tiếp theo trong loạt bài UAV 101 về từng hệ thống con chuyên sâu hơn.
